ТЕНЗОДАТЧИК ZEMIC H8C-C3-500KG-4B
Тензодатчик H8C-C3-500kg-4B

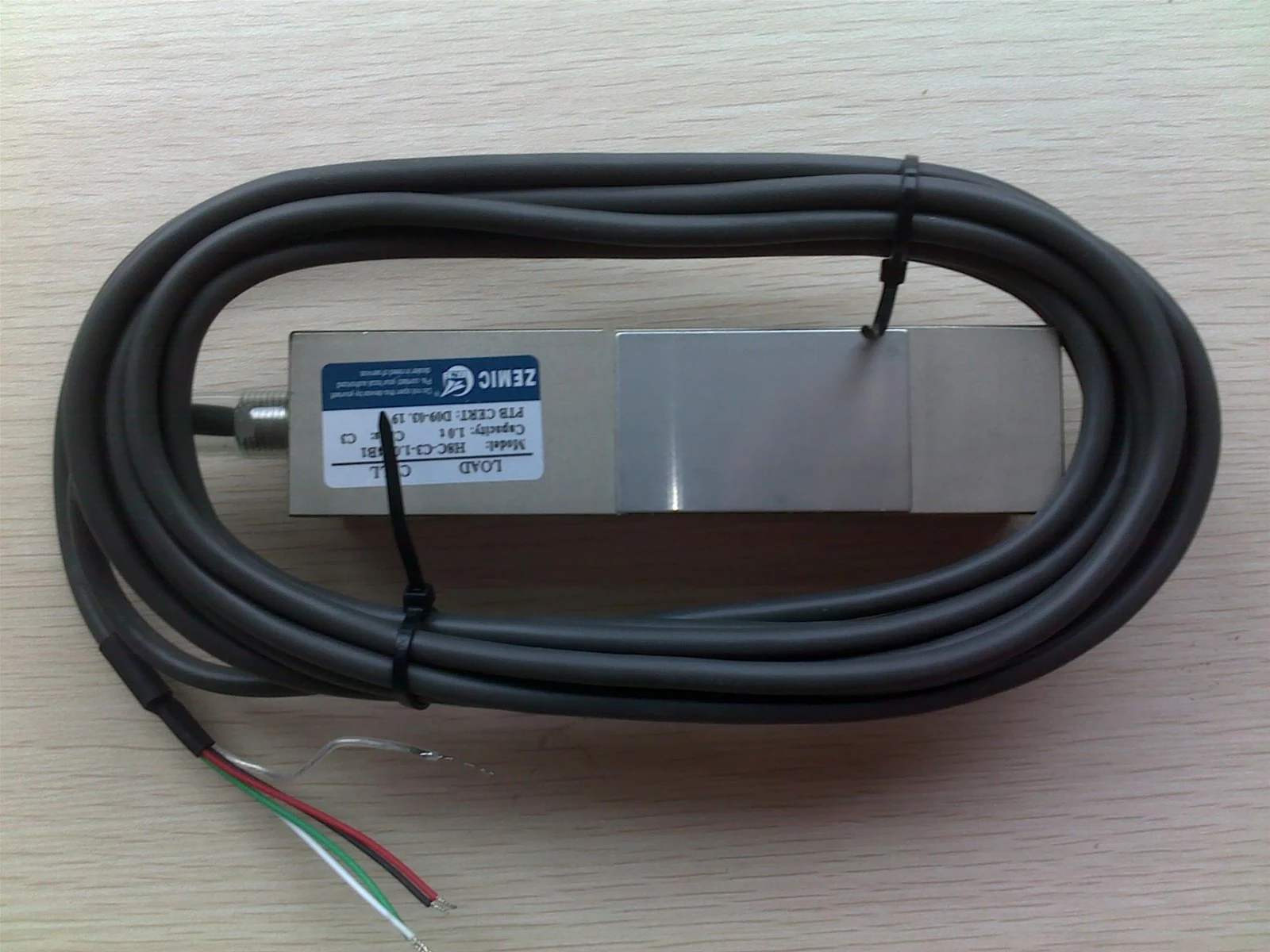

Тензодатчик Zemic H8C-C3-500kg-4B - балочный тензометрический датчик на сдвиг. Применение – электронные платформенные, бункерные весы и другое электронное весовое оборудование.
Низкопрофильное исполнение датчика позволяет применять его во многих промышленных системах весоизмерения. Герметичный корпус датчика изготовлен из нержавеющей стали с никелевым покрытием с применением лазерной сварки. Степень защиты IP67 обеспечивает полную защиту от проникновения влаги и пыли. Способен показать точные измерения в неблагоприятных условиях.
ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал (-) Прозрачный(Экран)
Собственный вес датчика - 1,5 кг
Узлы встройки: HJ-8-201, BJ-8-202, HJ-8-203, BJ-8-205, HJ-8-208, HY-8-102, BY-8-104,HD-8-301, HM-8-402, BM-8-404
Спецификация кабеля: 4-x жильный экранированный Ø 5мм
Технические характеристики
| Производитель: | ZEMIC |
| Класс защиты: | IP67 |
| Класс точности: | OIML R60 C3 NTEP III,IIIL |
| Диапазон термокомпенсации, °С: | -10 - +40 |
| Длина кабеля, м: | 4(0.5-2t), 6(2.5-10t;1-20K) |
| Наибольшее напряжение питания постоянного тока, В: | 18(DC) |
| Номинальные нагрузки, т.с.: | 0,1; 0,25; 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 5,0; 10,0 |
| Общая ошибка, %: | £+0.020 |
| Ползучесть (30 мин.), % от РКП: | £+0.016 |
| Разрушающая нагрузка, % от НПИ: | 300 |
| Сопротивление входное, Ом: | 350+3.5 |
| Сопротивление выходное, Ом: | 350+2 |
| Сопротивление изоляции, ГОм: | ≥5000(50DVC) |
| Температура эксплуатации: | -35 - +65 |
Габаритные размеры
|
размеры нагрузка |
L |
L1 |
L2 |
L3 |
H |
B |
B1 |
d1 |
M |
|
0,1–2т |
130 |
15,8 |
25,4 |
76,2 |
31,8 |
31,32 |
31,8 |
13,5 |
M12х1,75 |
|
1Klb-5KSE |
1/2-20UNF |
||||||||
|
2,5 - 5 т |
171,5 |
19,1 |
38,1 |
95,3 |
38,1 |
36,83 |
38,1 |
19,8 |
M18х1,5 |
|
5 – 10 Klb |
3/4-16UNF |
||||||||
|
10 т |
222,3 |
25,4 |
50,8 |
120,7 |
50,8 |
49,53 |
50,8 |
26,92 |
M24х2 |
|
20 Klb |
1-12UNF |
