Весы вагонные электронные РД-Д предназначены для взвешивания в движении вагонов и составов из них.

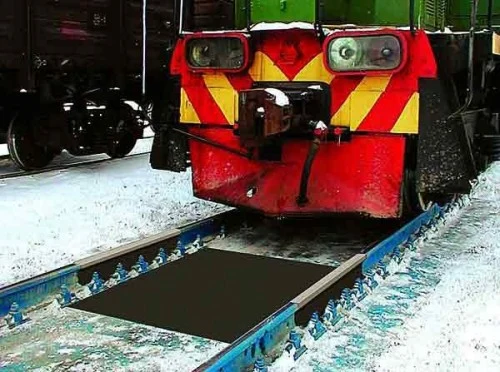

Вагонные весы РД-Д состоят из грузоприемного устройства и вторичного преобразователя. Грузоприемное устройство весов встраивается в железнодорожный путь и представляет собой модульную конструкцию. В зависимости от модели весов грузоприемное устройство весов состоит из одного или нескольких весоизмерительных участков (ВУ), а также заездных и промежуточных платформенных модулей. Вторичный динамический преобразователь передает результаты измерений на персональный компьютер.
Нагрузка Max – от 30 до 200т.
Соответствие стандартам
Вагонные весы РД-Д выпускаются в соотсветствии с требованиями ГОСТ Р 53228-2008, ГОСТ 30414, Международным Рекомендациям МОЗМ Р76 и Международным Рекомендациям МОЗМ Р 106.
Вагонные весы внесены в Госреестр средств измерений РФ под № 43894-10.
Вагонный весы внесены в Госреестр Реестр средств измерений Р.Беларусь № РБ 03 02 0924 04.
* – Конкретное значение класса точности и соответствующие ему пределы допускаемой погрешности для конкретного экземпляра весов гарантируется изготовителем в зависимости от состояния подъездных путей в месте установки весов, а также от состояния и видов вагонов, подлежащих взвешиванию, и указывается им в эксплуатационной документации.
Модельный ряд
|
Тип взвешиваемых вагонов |
Тип весов |
Схема весов |
Нагрузка мах, тонн |
|
Поосное взвешивание |

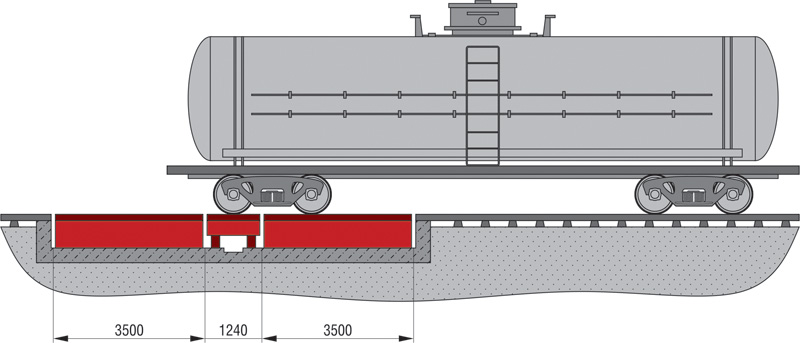

РД-ДО-30 |
3,5+1,24+3,5 м Длина весов 1,24 м Общая длина 8,24 м |
30 на ось |
|
Потележечное взвешивание |
РД-ДТ-50 |
3,5+3,2+3,5 м Длина весов 3,2 м Общая длина 10,2 м |
50 на тележку |
|
Четырехосные — повагонное, Шести-, восьмиосные — Потележечное взвешивание |
РД-ДВ |
2,0+4,1+4,8+4,1+2,0 м Длина весов 13,0 м Общая длина 17,0 м |
200 |
|
Производитель
|
Тензо-М |
|
Потребляемая мощность
|
200 |
|
Гарантийный срок
|
18 месяцев |
|
Степень защиты по ГОСТ 14254-96
|
IP68 |
|
Средняя наработка на отказ, не менее, ч
|
2000 |
|
Максимальная скорость движения через весы, км/ч
|
10 |
|
Направление движения через весы
|
двустороннее |
|
Класс точности датчиков по ГОСТ Р 8.726-2010
|
С3… С5 |
|
Класс точности взвешивания в движении по ГОСТ 30414
|
0,2; 0,5; 1; 2 |
|
Класс точности взвешивания в статическом режиме по ГОСТ 29329
|
средний (III) |
За более, чем 15-летний опыт изготовления весов для взвешивания транспорта в движении нами разработаны универсальные алгоритмы обработки сигналов тензодатчиков. Специальное программное обеспечение, построенное на базе этих алгоритмов, позволяет взвешивать любые типы вагонов колеи 1520мм, расположенные в составе в любой последовательности.
- Высокая надежность – гарантия 18 месяцев
- В конструкции весов используются тензодатчики из нержавеющей стали (IP68)
- Программное обеспечение входит в стандартный комплект поставки
- Простота монтажа и обслуживания
- Имеют сертификат OIML
