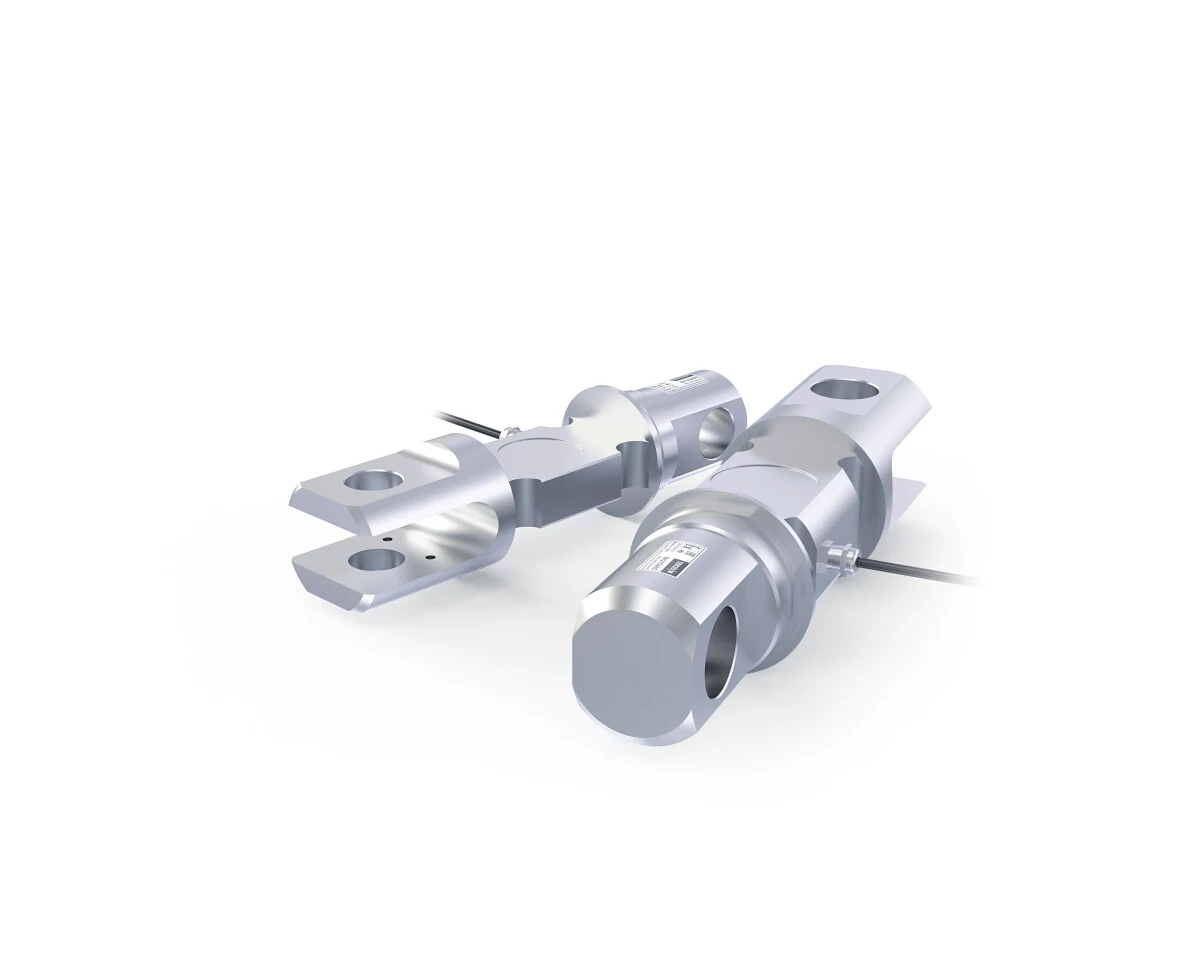

Тензодатчик С2К — тензорезисторный датчик растяжения для крановых весов производства «Тензо-М». Наибольшие пределы измерения — 5, 10, 20 т. Класс точности — С1 / C3.
Чувствительная схема герметизирована элементом из нержавеющей стали, приваренным лазерной сваркой; каждый датчик проверяется на герметичность гелиевым течеискателем и испытывается на эталонных силозадающих машинах первого разряда (государственная поверочная схема по ГОСТ Р 8.640-2014). Датчики поставляются подобранными по группам — для совместной работы в одних весах.
Датчик работает на растяжение и создан специально для крановых весов и подвесных грузоприёмных устройств.
Утверждение типа средств измерений. Тип «Датчики весоизмерительные тензорезисторные С и Н» внесён в Государственный реестр СИ — регистрационный № 53636-13, запись действительна до 11.04.2028, межповерочный интервал — 1 год. Актуальная запись в ФГИС «Аршин»: рег. № 53636-13.
|
Наибольший предел измерения, кг
|
10000 |
|
Производитель
|
Тензо-М |
|
Степень защиты по ГОСТ 14254-96
|
IP68 (5т), IP67 (10 и 20т) |
|
Допустимая перегрузка, не более, %
|
25 (в течение 1 часа) |
|
Наибольший предел измерения, кг
|
5000, 10000, 20000 |
|
Число поверочных интервалов
|
1000 / 3000 |
|
Минимальный поверочный интервал
|
НПИ / 5000, НПИ / 10000 |
|
Рабочий коэффициент передачи (РКП), мВ/В
|
1,7 ± 0,2 |
|
Начальный коэффициент передачи (НКП), % от РКП
|
< 2 |
|
Комбинированная погрешность, % от РКП
|
≤ ±0,040 / ≤ ±0,020 |
|
Ползучесть (30 мин.), % от РКП
|
≤ ±0,049 / ≤ ±0,025 |
|
Изменение НКП от температуры, % от РКП/°С
|
≤ ±0,0028 / ≤ ±0,0014 |
|
Изменение РКП от температуры, % от РКП/°С
|
≤ ±0,0022 / ≤ ±0,0011 |
|
Наибольшее напряжение питания постоянного тока, В
|
12 |
|
Сопротивление входное, Ом
|
820 ±10 |
|
Сопротивление выходное, Ом
|
700 ±2 |
|
Сопротивление изоляции, ГОм
|
≥ 5 |
|
Диапазон термокомпенсации, °С
|
-10... +40 |
|
Диапазон температур хранения, °С
|
-40... +60 (5т); -40... +50 (10 и 20т) |
|
Разрушающая нагрузка, % от НПИ
|
300 |
|
Материал датчика
|
Нержавеющая сталь (5т); легированная сталь (10 и 20т) |
|
Температура эксплуатации
|
-40... +50 (5т); -20... +50 (10 и 20т) |
- Герметизация чувствительной схемы лазерной сваркой (нержавеющая сталь)
- Проверка каждого датчика на герметичность гелиевым течеискателем
- Испытания на эталонных силозадающих машинах первого разряда (ГОСТ Р 8.640-2014)
- Поставка датчиков подобранными по группам для совместной работы в весах
- Материалы и комплектующие ведущих мировых производителей
- Четырехпроводная система подключения
- Экран не соединен с корпусом
- Длина кабеля 2м
