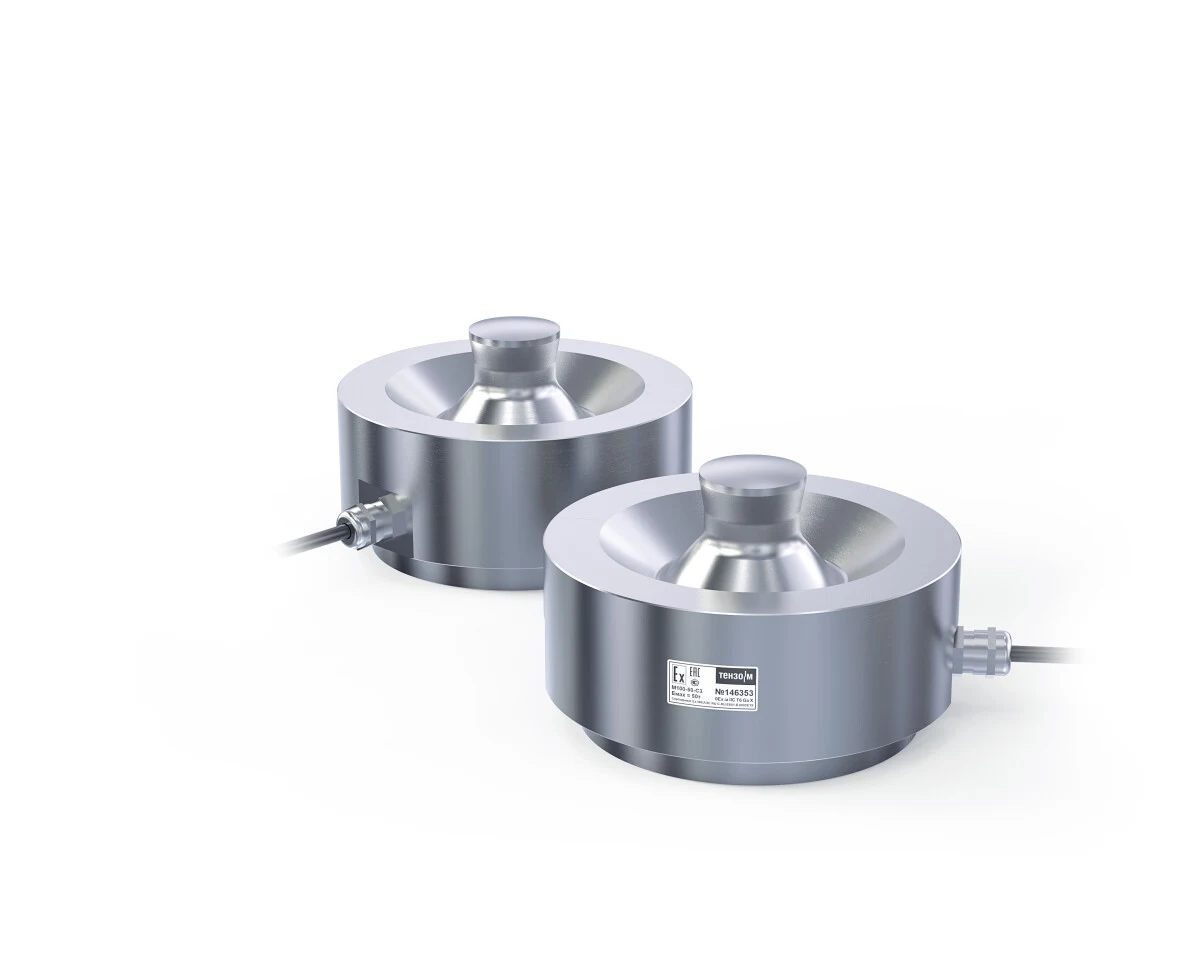

Тензодатчик М100 — тензорезисторный датчик сжатия мембранного типа производства «Тензо-М». Типичные применения: взвешивание емкостей и баков. Наибольшие пределы измерения — 30, 50 т. Класс точности — С1 / C3.

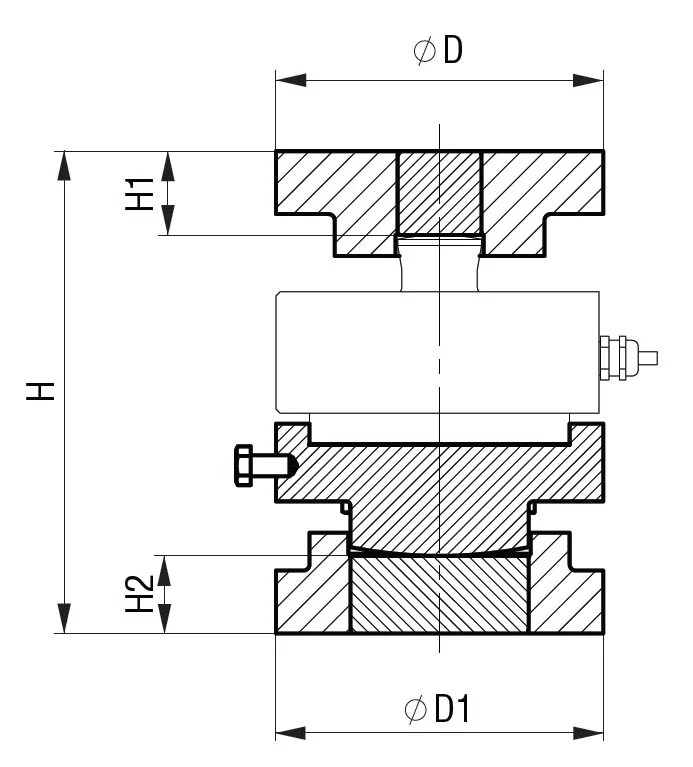

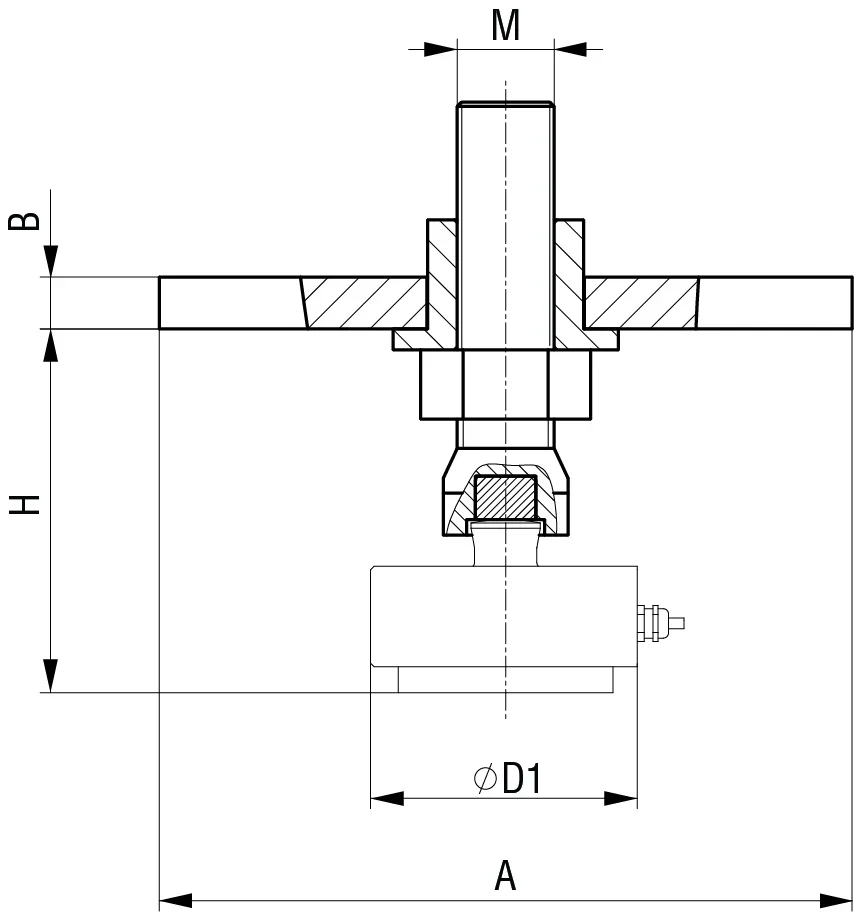

Мембранная конструкция делает датчик компактным и недорогим по сравнению с датчиками других типов, а встройка в весоизмерительную систему получается простой и надёжной.
Чувствительная схема герметизирована элементом из нержавеющей стали, приваренным лазерной сваркой; каждый датчик проверяется на герметичность гелиевым течеискателем и испытывается на эталонных силозадающих машинах первого разряда (государственная поверочная схема по ГОСТ Р 8.640-2014). Датчики поставляются подобранными по группам — для совместной работы в одних весах.
Утверждение типа средств измерений. Тип «Датчики весоизмерительные тензорезисторные М» внесён в Государственный реестр СИ — регистрационный № 53673-13, запись действительна до 11.04.2028, межповерочный интервал — 1 год. Актуальная запись в ФГИС «Аршин»: рег. № 53673-13.
|
Класс защиты
|
IP68 |
|
Производитель
|
Тензо-М |
|
Допустимая перегрузка, не более, %
|
25 (в течение 1 часа) |
|
Наибольший предел измерения, кг
|
30000, 50000 |
|
Число поверочных интервалов
|
1000 / 3000 |
|
Минимальный поверочный интервал
|
НПИ / 5000, НПИ / 10000 |
|
Рабочий коэффициент передачи (РКП), мВ/В
|
2 ± 0,010 / 2 ± 0,002 |
|
Начальный коэффициент передачи (НКП), % от РКП
|
< 3 |
|
Комбинированная погрешность, % от РКП
|
≤ ±0,040 / ≤ ±0,020 |
|
Ползучесть (30 мин.), % от РКП
|
≤ ±0,049 / ≤ ±0,025 |
|
Изменение НКП от температуры, % от РКП/°С
|
≤ ±0,0028 / ≤ ±0,0014 |
|
Изменение РКП от температуры, % от РКП/°С
|
≤ ±0,0022 / ≤ ±0,0011 |
|
Наибольшее напряжение питания постоянного тока, В
|
12 |
|
Сопротивление входное, Ом
|
750 ±15 |
|
Сопротивление выходное, Ом
|
700 ±1 |
|
Сопротивление изоляции, ГОм
|
≥ 5 |
|
Диапазон термокомпенсации, °С
|
-10... +40 |
|
Диапазон температур хранения, °С
|
-50... +50 |
|
Разрушающая нагрузка, % от НПИ
|
300 |
|
Материал датчика
|
Нержавеющая сталь |
|
Температура эксплуатации
|
-30... +50 |
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (приказ Ростандарта от 22.10.2019 года № 2498)
- Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
- Гарантийный срок 4 года
Стандартная комплектация
- Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
- Длина кабеля 16 м
- Четырехпроводная схема подключения
- Экран кабеля не соединен с корпусом тензодатчика
- Взрывозащищенное исполнение в соответствии с требованиями регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) с видом взрывозащиты «искробезопасная электрическая цепь «i»
Опции
- Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
- Длина кабеля от 2 до 100 м
- Напряжение питания от 2 до 24 В
- Взрывозащищенное исполнение для применения в подземных выработках шахт, рудников и их наземных строениях
Схема выводов кабеля
- +Uпит. - зеленый
- –Uпит. - черный
- +Uизм. - белый
- –Uизм. - красный

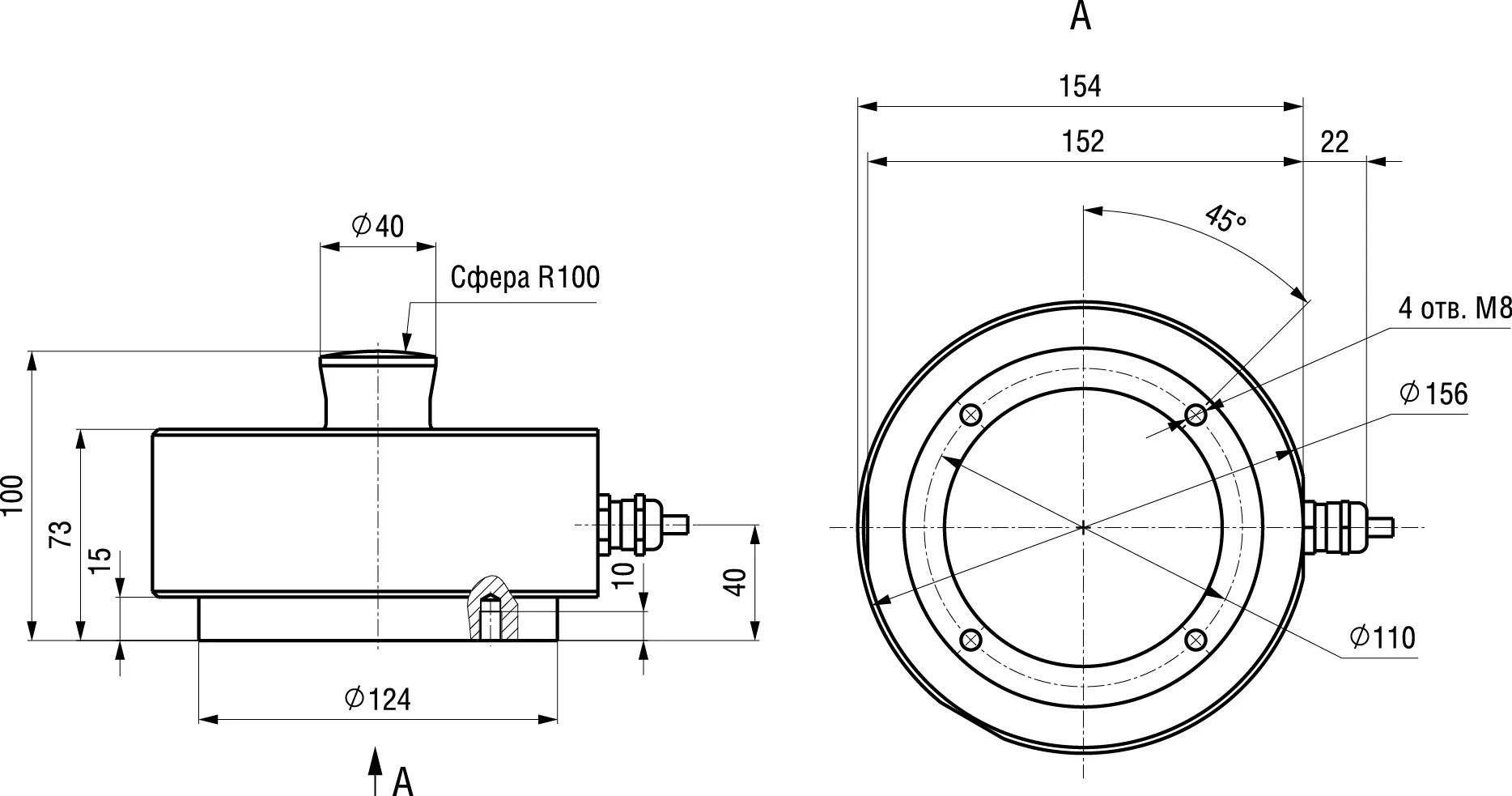

| НПИ, т | Масса датчика, кг | Длина кабеля, м |
|---|---|---|
| 30, 50 | 8 | 16 |
