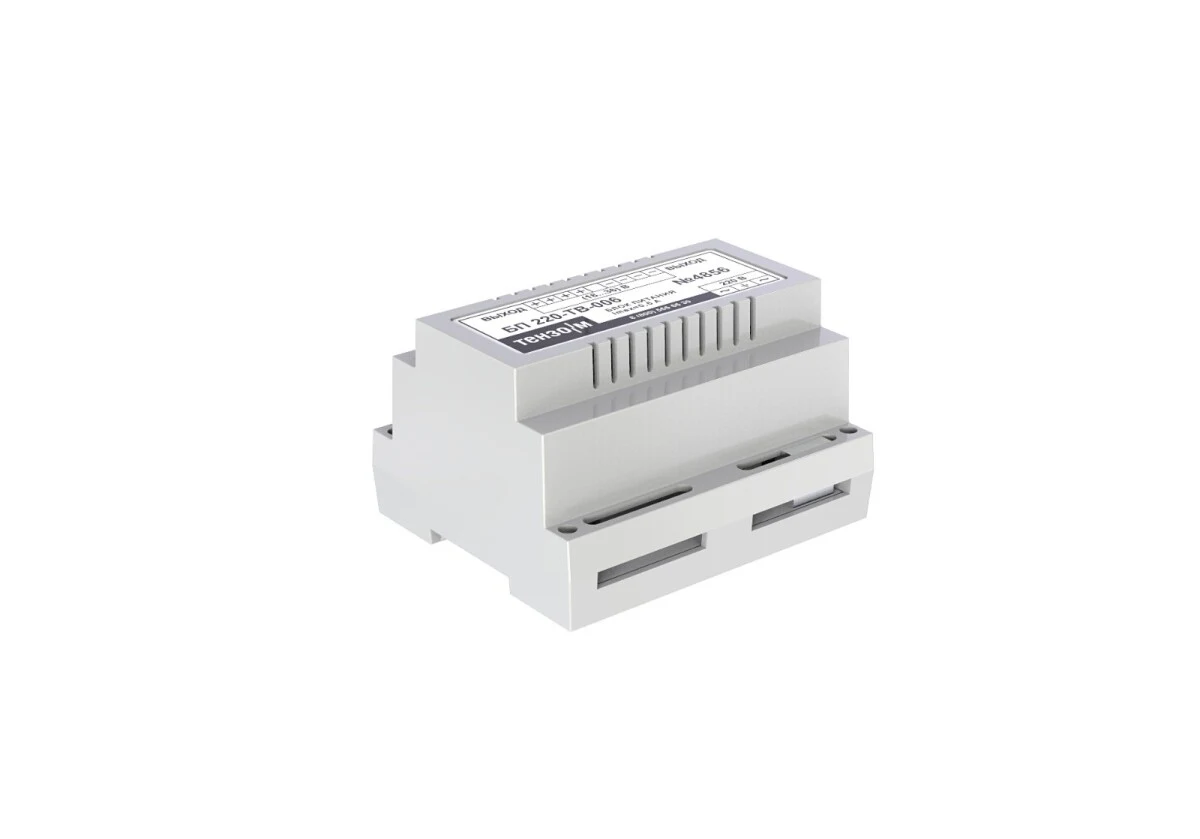

Источник питания БП 220-ТВ-006 предназначен для питания измерительной части весоизмерительного преобразователя-контроллера ТВ-006С и других устройств с напряжением питания 24 В. Преобразует сетевое напряжение 220 В 50 Гц в нестабилизированное выходное напряжение 24 В с током нагрузки до 0,5 А; потребляемая мощность — не более 20 ВА.
Источник выполнен в пластмассовом корпусе с креплением на DIN-рейку. Внутри корпуса размещены сетевой фильтр, трансформатор, выпрямитель со сглаживающим конденсатором, клеммные колодки, элементы защиты и индикации. Сетевой фильтр подавляет синфазные и противофазные помехи, что важно при работе рядом с силовым оборудованием.
Вход и выход защищены самовосстанавливающимися предохранителями; отдельные светодиодные индикаторы показывают срабатывание защиты и наличие напряжения сети. Допустимый температурный диапазон — от −10 до +60 °С.
|
Производитель
|
Тензо-М |
|
Питание от сети
|
220 В, 50 Гц |
|
Потребляемая мощность
|
20 |
|
Материал корпуса
|
пластмассовый, на DIN-рейку |
|
Наибольшее напряжение питания постоянного тока, В
|
24 (выходное, нестабилизированное) |
|
Температура эксплуатации
|
-10... +60 |
- Выходное напряжение 24 В, ток нагрузки до 0,5 А
- Сетевой фильтр — подавление синфазных и противофазных помех
- Самовосстанавливающиеся предохранители на входе и на выходе
- Светодиодные индикаторы срабатывания защиты и наличия сети
- Монтаж на DIN-рейку
- Источник питания
