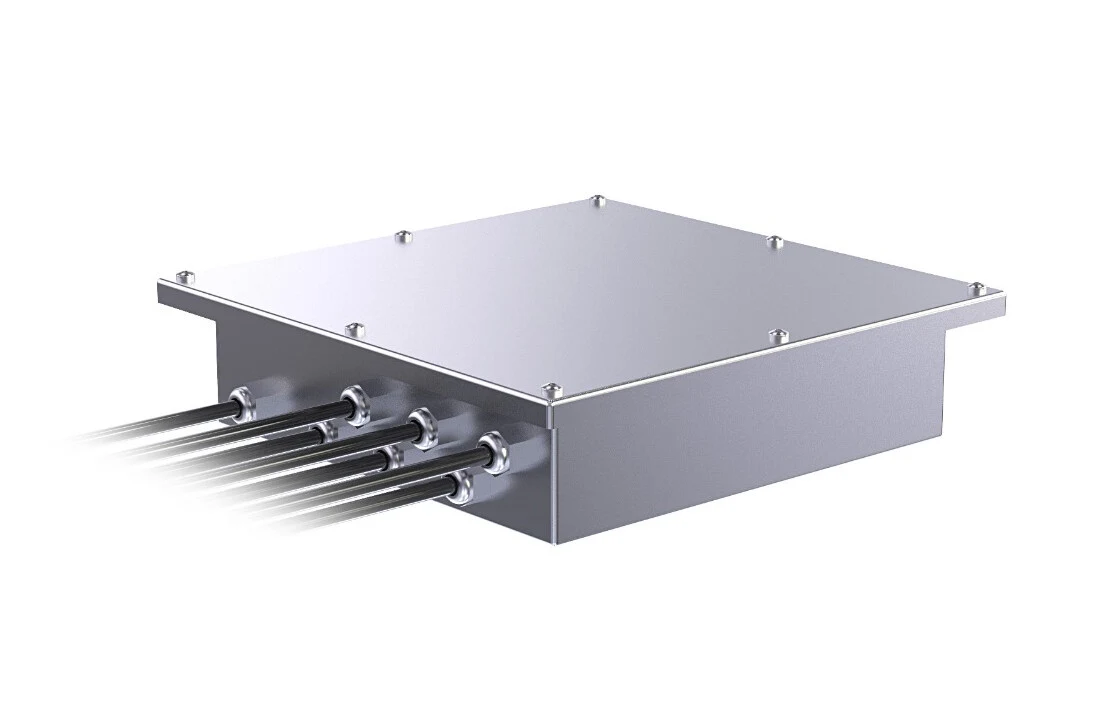

Нормирующий преобразователь ПН-012 преобразует аналоговый сигнал тензодатчиков в цифровой код и передаёт его по интерфейсу RS-422 на расстояние до 1000 м. Вместе с цифровым весовым преобразователем ТЦ-017П или адаптером интерфейса и питания АИП образует цифровую систему измерения веса — например, в статических автомобильных весах; применяется и при модернизации весов с аналоговыми датчиками.
Двенадцать физически независимых каналов преобразования построены по схеме «АЦП на каждый канал»: показания со всех тензодатчиков снимаются в один момент времени, а частота преобразования 50–900 Гц позволяет использовать систему в весах для взвешивания в движении. Цифровая система измерения даёт автоматическую диагностику весов, размещение индикатора на значительном удалении от платформы и упрощённую юстировку.
Преобразователь выполнен в корпусе из нержавеющей стали со степенью защиты IP65 и работает в диапазоне температур от −40 до +60 °С. Для работы с программным обеспечением «Цифровые статические весы» поставляется соответствующая комплектация.
|
Производитель
|
Тензо-М |
|
Питание от сети
|
24... 33 В (постоянное) |
|
Потребляемая мощность
|
5 |
|
Материал корпуса
|
из нержавеющей стали |
|
Степень защиты по ГОСТ 14254-96
|
IP65 |
|
Тип линии связи с первичным преобразователем
|
четырехпроводная |
|
Диапазон входного аналогового сигнала, мВ/В
|
0... +3 |
|
Питание первичного преобразователя, В
|
5 (переменное) |
|
Максимальная длина связи с преобразователем
|
1000 |
|
Максимальное количество подключаемых тензодатчиков
|
12 |
|
Интерфейс
|
RS-422 |
|
Температура эксплуатации
|
-40... +60 |
- Архитектура «АЦП на каждый канал» — данные со всех 12 тензодатчиков снимаются одновременно
- Частота преобразования 50–900 Гц — применим в весах для взвешивания в движении
- Линия связи RS-422 длиной до 1000 м, скорость обмена 9600–115200 бод
- Нормированный код 2 000 000 ед. при входном сигнале 2 мВ/В
- Корпус из нержавеющей стали, IP65
- Работает в комплекте с преобразователем ТЦ-017П или адаптером АИП
- Преобразователь нормирующий ПН-012-30
- Паспорт
- Руководство по эксплуатации
