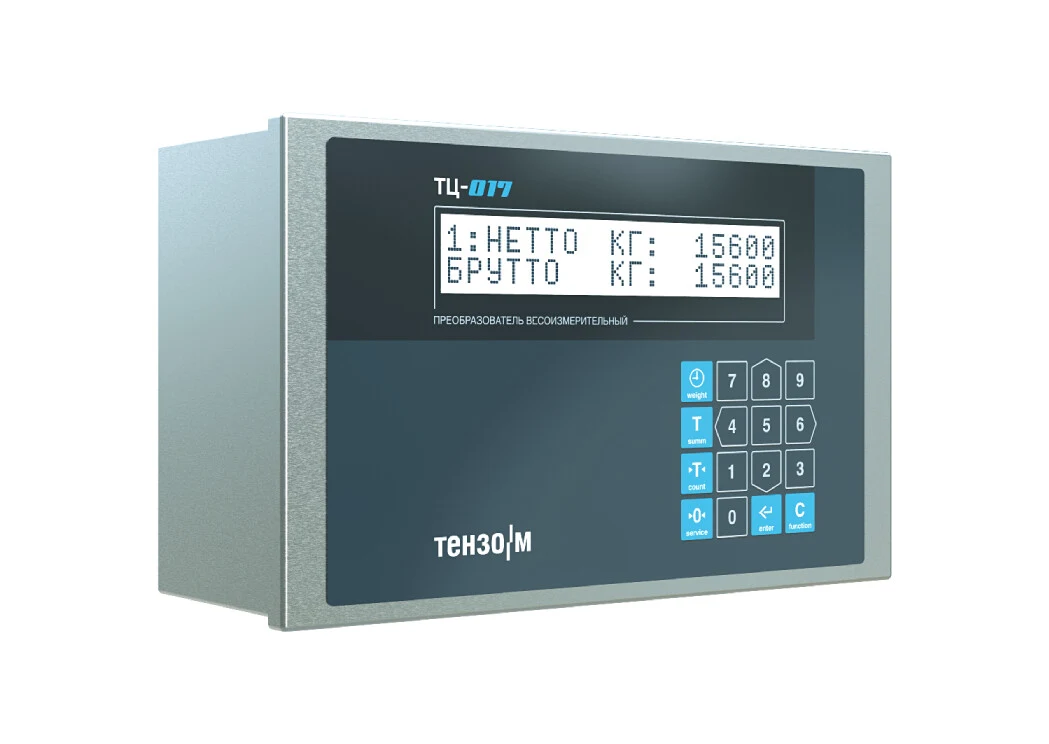

Цифровой весовой преобразователь ТЦ-017П предназначен для статических автомобильных и вагонных весов. В паре с нормирующим преобразователем ПН-012 или ПН-006 он образует цифровую систему измерения веса: принимает по интерфейсу RS-422 нормированные коды со всех датчиков (до 12 тензодатчиков сопротивлением 350 или 800 Ом), индивидуально контролирует параметры каждого датчика и допускает удаление от грузоприёмной платформы до 300 м.
Электронная юстировка выполняется по углам или парам датчиков грузоприёмной платформы; при выходе одного из датчиков из строя предусмотрен режим интерполяции его сигнала. Двухстрочный ЖК-индикатор отображает в том числе текстовую информацию. Есть цифровая клавиатура, счётный режим, суммирование веса, хранение 64 последних отвесов в энергонезависимой памяти и фискальные функции.
Интерфейсы последовательного обмена данными — RS-232 и RS-485. Прибор изготовлен в корпусе из нержавеющей стали, степень защиты по лицевой панели — IP65, работает в расширенном диапазоне температур.
Декларация о соответствии ЕАЭС. Продукция задекларирована в едином реестре Росаккредитации (ФГИС): № ЕАЭС N RU Д-RU.РА01.В.45413/24, действует до 24.01.2029.
|
Производитель
|
Тензо-М |
|
Дисплей
|
двухстрочный ЖК |
|
Питание от сети
|
187... 242В |
|
Габаритные размеры (ДхШхВ)
|
300 х 160 х 135 мм |
|
Потребляемая мощность
|
20 |
|
Материал корпуса
|
из нержавеющей стали |
|
Степень защиты по ГОСТ 14254-96
|
IP65 |
|
Влажность, %
|
до 95 |
|
Атмосферное давление, кПа
|
84... 107 |
|
Частота напряжения питания, Гц
|
49... 51 |
|
Время установления рабочего режима, мин, не более
|
10 |
|
Размер изображения одного символа, мм
|
5,9 х 12,7 |
|
Максимальное количество подключаемых первичных преобразователей
|
1 |
|
Внутренняя разрешающая способность на 1 мВ/В, не хуже
|
240000 |
|
Диапазон входного аналогового сигнала, мВ/В
|
-3... +3 |
|
Питание первичного преобразователя, В
|
5 |
|
Количество разрядов индикации веса
|
6/7 |
|
Максимальная длина связи с преобразователем
|
300 |
|
Максимальное количество подключаемых преобразователей
|
1 |
|
Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже
|
2 |
|
Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже
|
2 |
|
Максимальное количество подключаемых тензодатчиков
|
12 (350 или 800 Ом) |
|
Интерфейс
|
RS-232/485 (с цифровыми ПН — RS-422) |
|
Температура эксплуатации
|
-30... +40 |
|
Масса, кг
|
3 кг |
- Удаление преобразователя от грузоприёмной платформы — до 300 м
- Электронная юстировка углов или пар датчиков, индивидуальный контроль параметров каждого датчика
- Режим интерполяции сигнала при выходе из строя одного из датчиков
- Отображение текстовой информации на двухстрочном ЖК-индикаторе
- Корпус из нержавеющей стали, IP65
- Цифровая клавиатура; счётный режим, суммирование веса
- Хранение 64 последних отвесов в энергонезависимой памяти
- Фискальные функции
- Весовой преобразователь
- Руководство по настройке и калибровке (входит в комплект отдельной поставки, не в составе весов)
