15 420 руб.
В настоящее время вместо тензодатчиков Н2 выпускаются тензодатчики Н4, обладающие большей точностью и надежностью, а тензодатчики Н2 изготавливаются для поддержания ремонтного фонда.
Тензодатчики балочного типа прямоугольной формы. Предназначены для использования в балочных и платформенных весах.
Тензодатчики могут работать в отапливаемых и не отапливаемых помещениях.
Утверждение типа средств измерений. Тип «Датчики весоизмерительные тензорезисторные С и Н» внесён в Государственный реестр СИ — регистрационный № 53636-13, запись действительна до 11.04.2028, межповерочный интервал — 1 год. Актуальная запись в ФГИС «Аршин»: рег. № 53636-13.
Наибольший предел измерения, кг:
2000
15 420 руб.
Варианты цен
Наибольший предел измерения, кг:
5000
19 840 руб.
Варианты цен
|
Наибольший предел измерения, кг
|
1000 |
|
Класс защиты
|
IP65 |
|
Производитель
|
Тензо-М |
|
Допустимая перегрузка, не более, %
|
25, в течение 1 часа |
|
Наибольший предел измерения, кг
|
1000 / 2000 / 5000 / 10000 / 15000 |
|
Число поверочных интервалов
|
1000 / 3000 |
|
Минимальный поверочный интервал
|
НПИ/5000, НПИ/10000 |
|
Рабочий коэффициент передачи (РКП), мВ/В
|
2 ± 0,005 / 2 ± 0,002 |
|
Начальный коэффициент передачи (НКП), % от РКП
|
< 3 |
|
Комбинированная погрешность, % от РКП
|
≤ ± 0,040 / ≤ ± 0,020 |
|
Ползучесть (30 мин.), % от РКП
|
≤ ± 0,049 / ≤ ± 0,025 |
|
Изменение НКП от температуры, % от РКП/°С
|
≤ ± 0,0028 / ≤ ± 0,0014 |
|
Изменение РКП от температуры, % от РКП/°С
|
≤ ± 0,0022 / ≤ ± 0,0011 |
|
Наибольшее напряжение питания постоянного тока, В
|
12 |
|
Сопротивление входное, Ом
|
380 ± 10 |
|
Сопротивление выходное, Ом
|
350 ± 1 |
|
Сопротивление изоляции, ГОм
|
≥ 5 |
|
Диапазон термокомпенсации, °С
|
-10... +40 |
|
Диапазон температур хранения, °С
|
-40... +50 |
|
Разрушающая нагрузка, % от НПИ
|
300 |
|
Материал датчика
|
Легированная сталь |
|
Масса датчика, кг
|
Для НПИ 1т-1,8; для НПИ 2т-2,2; для НПИ 5т-3,9; для НПИ 10т - 8,2; Для НПИ 15т — 9,0 |
|
Длина кабеля, м
|
Для НПИ 1,2,5т — 3,0; Для НПИ 10,15т — 10,0 |
|
Температура эксплуатации
|
-20... +40 |
- Материал упругого элемента: конструкционная сталь
- Герметизация тензодатчика осуществляется специальными герметиками и крышкой
- Тензодатчики не восприимчивы к боковым силам
- Используются уникальные методики при нормировании параметров и испытаниях
- Многоступенчатая система контроля качества тензодатчика
- Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах
- Гарантийный срок 12 мес.
Брошюра Н2
563,5 кб
Стандартная комплектация
- Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
- Длина кабеля: Для датчиков с НПИ = 2 т (3 м), 5 т (5 м)
- Четырехпроводная схема подключения
- Экран не соединен с корпусом
- Взрывозащищенное исполнение в соответствии с требованиями регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) с видом взрывозащиты «искробезопасная электрическая цепь «i»
Опции
- Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
- Длина кабеля: от 2 до 100 м
- Напряжение питания от 2 В до 36 В
- Выходное сопротивление 410±1 Ом
- Свидетельство о поверке
- Металлорукав
Схема выводов кабеля
- +Uпит. - зеленый
- –Uпит. - черный
- +Uизм. - белый
- –Uизм. - красный

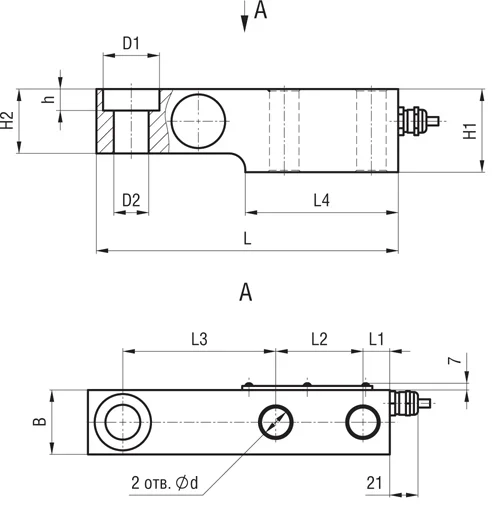

| P, т | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | H1, мм | H2, мм | D1, мм | D2, мм | B, мм | h, мм | d, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 180 | 27,5 | 50 | 84,5 | 95 | 38 | 35 | 28 | 17 | 38 | 14 | 13 |
| 2 | 195 | 23 | 65 | 88 | 106 | 44 | 38 | 30 | 17 | 38 | 14 | 13 |
| 5 | 225 | 20 | 65 | 114 | 114 | 62 | 48 | 42 | 26 | 48 | 16 | 22 |
| 10 | 280 | 25 | 83 | 140 | 140 | 88 | 60 | 51 | 33 | 60 | 22 | 29 |
| 15 | 280 | 25 | 83 | 140 | 160 | 88 | 60 | 51 | 33 | 64 | 22 | 29 |
